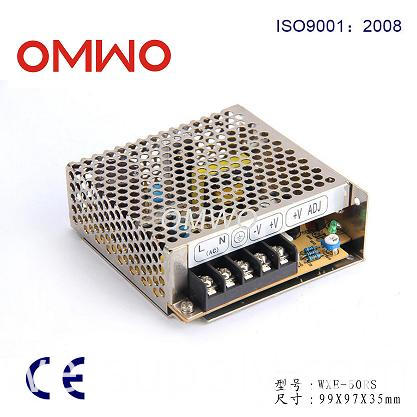

モデル: MWNES-25-24
製品の説明
モデル番号:MWNES-25-24保証:> 2年入力電圧:15V起動モード:自励式スイッチング電源供給システム:ターミナル配電装置変調システム:PFAWブランド:Omwo仕様:159 * 98 * 38mm HSコード:8504401990出力タイプ:単一出力電力:1 - 50W接続モード:シリーズスイッチング電源電圧調整モード:周波数変調タイプエネルギー伝送:双方向伝送認証:CE、UL、RoHS、ISO、CCC、CB、CSA商標:OMWO原産地:浙江省特徴:
・AC入力レンジはスイッチで選択可能
・保護:短絡/過負荷/過電圧/過熱
・自由空気対流による冷却
・300 Vacサージ入力に5秒間耐える
・定電流制限回路内蔵
・100%全負荷バーンインテスト
・電源投入時のLEDインジケータ
・90KHzでの固定スイッチング周波数
・低コスト、高信頼性
・2年間の保証





・AC入力レンジはスイッチで選択可能
・保護:短絡/過負荷/過電圧/過熱
・自由空気対流による冷却
・300 Vacサージ入力に5秒間耐える
・定電流制限回路内蔵
・100%全負荷バーンインテスト
・電源投入時のLEDインジケータ
・90KHzでの固定スイッチング周波数
・低コスト、高信頼性
・2年間の保証

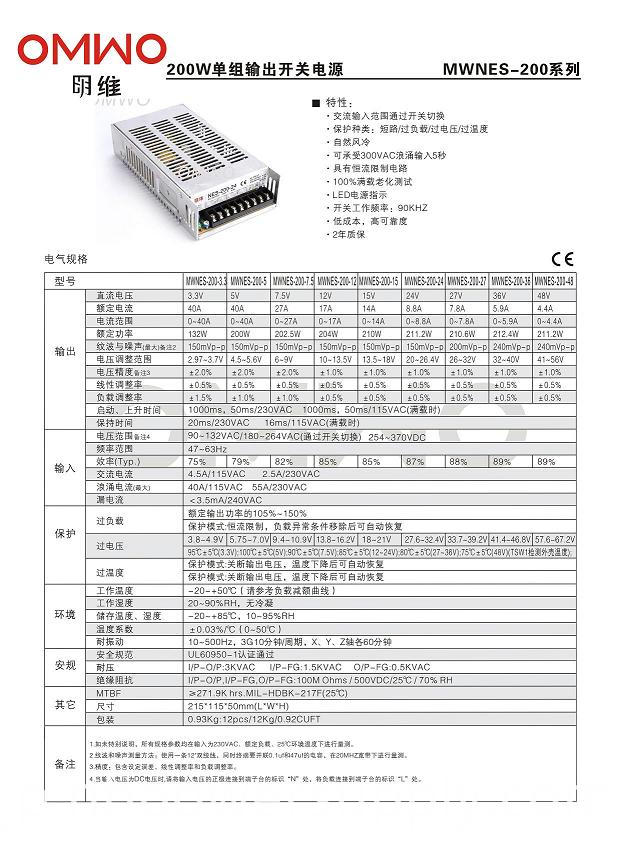

MODEL | NES-200-36 | |
OUTPUT | DC VOLTAGE | 36V |
RATED CURRENT | 5.9A | |
CURRENT RANGE | 0~5.9A | |
RATED POWER | 212.4W | |
RIPPLE & NOISE (max.) Note.2 | 240mVp-p | |
VOLTAGE ADJ. RANGE | 32~ 40V | |
VOLTAGE TOLERANCE Note.3 | ±1.0% | |
LINE REGULATION | ±0.5% | |
LOAD REGULATION | ±0.5% | |
SETUP, RISE TIME | 1000ms, 50ms/230VAC 1000ms, 50ms/115VAC at full load | |
HOLD UP TIME (Typ.) | 20ms/230VAC 16 ms /115VAC at full load | |
INPUT | VOLTAGE RANGE Note.4 | 90 ~ 132VAC/180~264VAC by switch 254~370VDC |
FREQUENCY RANGE | 47 ~ 63Hz | |
EFFICIENCY (Typ.) | 89% | |
AC CURRENT (Typ.) | 4.5A / 115VAC 2.5A / 230VAC | |
INRUSH CURRENT(Typ.) | 40A/115VAC 55A / 230VAC | |
LEAKAGE CURRENT | Less than 3.5mA / 240VAC | |
PROTECTION | OVER LOAD | 105 ~ 135% rated output power |
Protection type: Constant current limiting, recovers automatically after fault condition is removed | ||
OVER VOLTAGE | 41.4~ 46.8V | |
Protection type : Shut down o/p voltage, re-power on to recover | ||
OVER TEMPERATURE |
95°C±5°C (3.3V); 100°C±5°C(5V); 90°C±5°C(7.5V); 85°C ±5°C(12~24V);80°C ±5°C(27~36V) 75°C ±5°C(48V) (TSW1) Detect on case |
|
Protection type : Shut down o/p voltage, recovers automatically after temperature goes down | ||
ENVIRONMENT | WORKING TEMP. | -20 ~ +50°C (Refer to output load derating curve) |
WORKING HUMIDITY | 20 ~ 90% RH non-condensing | |
STORAGE TEMP., HUMIDITY | -20 ~ +85°C , 10 ~ 95% RH | |
TEMP. COEFFICIENT | ±0.03%/°C (0~50°C) | |
VIBRATION | 10 ~ 500Hz, 3G 10min./1cycle, 60min. each along X, Y, Z axes | |
SAFETY & EMC | SAFETY STANDARDS | UL60950-1 approved |
WITHSTAND VOLTAGE | I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |
ISOLATION RESISTANCE | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH | |
OTHERS | MTBF | 271.9K hrs min. MIL-HDBK-217F (25°C ) |
DIMENSION | 215*115*50mm (L*W*H) | |
PACKING | 0.93Kg; 12pcs/12Kg/0.92CUFT | |
NOTE |
1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature. |
|
2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. | ||
3. Tolerance: includes set up tolerance, line regulation and load regulation. | ||
4. Please contact positive pole of input voltage with mark "L" of terminal block, connect negative pole of input voltage with mark "N" of terminal block, using DC voltage for input voltage. |
